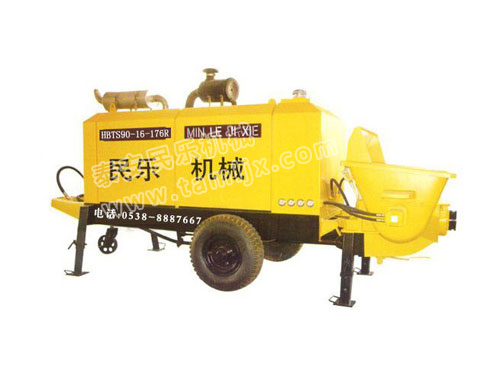

主要技術參數:
項目 | 項目 | HBTS60-13-112R | HBTS80-13-118R | HBTS90-16-174R |
理論混凝土輸出量(低壓/高壓) | m3/h | 75/46 | 84/50 | 90/54 |
泵送混凝土壓力(高壓/低壓) | Mpa | 13/7 | 13/7 | 16/9 |
混凝土坍落度 | mm | 120-230 | 120-230 | 120-230 |
骨料粒徑 | mm | 卵石≤50 碎石≤40 | ||
功率 | KW | 柴油機112 | 柴油機118 | 柴油機174 |
轉速 | r/min | 2300 | 2300 | 2300 |
泵送油缸缸徑/行程 | mm | ¢125/1600 | ¢125/1600 | ¢140/1800 |
砼缸徑/行程 | mm | ¢200/1600 | ¢200/1600 | ¢200/1800 |
高低壓切換 | | 有 | 有 | 有 |
油箱容積 | L | 500 | 500 | 500 |
燃油箱容積 | L | 240 | 240 | 240 |
料斗容積 | m3 | 0.8 | 0.8 | 0.8 |
上料高度 | mm | 1400 | 1400 | 1400 |
理論輸送距離垂直/水平 | m | 270/1200 | 270/1200 | 350/1600 |
管道清洗方式 | | 水 洗 | ||
外形尺寸 | mm | 6000×2100×2260 | 6000×2100×2260 | 6000×2100×2260 |
整機質量 | kg | 6200 | 6200 | 6300 |

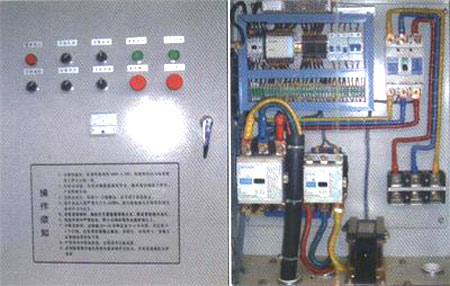

電控系統:
全封閉電器控制箱,保護控制裝置能在惡劣的條件下工作。
主要電氣元器件選用法國施耐德、日本三菱。(MITSUBISHI)、松下(Panasonlc)等品牌。
采用PLC可編著、程PLC簡化電路,可靠性及壽命顯著提高,并帶有故障顯示功能,便于故障排除。
有線遙kong器,操作方便可靠?!?/p>
液壓系統:
可掀式側門、操作、維護、保養十分便捷。側門采用特殊工藝制作能降低作業噪聲。

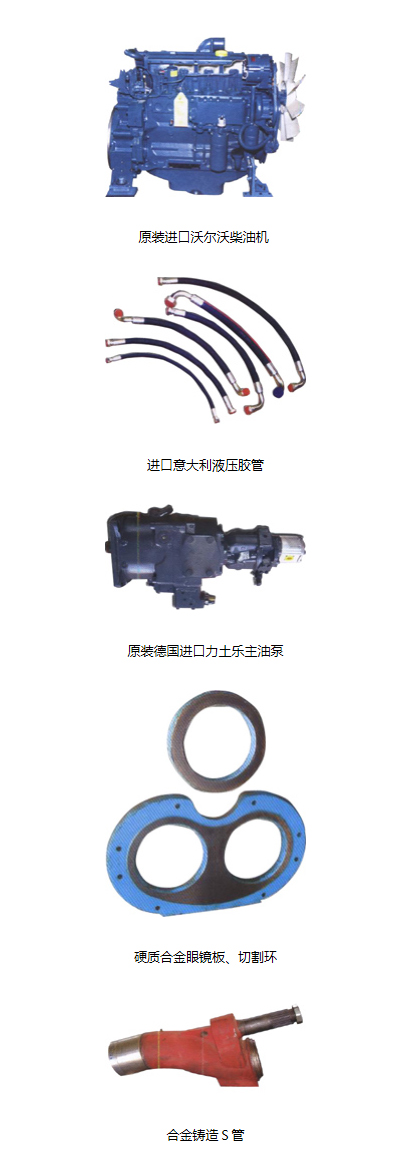

采用雙泵、雙回路開式液壓系統。主油泵等均選用原裝進口德國力士樂(lè )(Rexroth)、日本川奇公司產品,系統簡單,元件壽命長,可靠性高。
泵送油路采用非接觸自動換向及延階段時控制,避免了換向沖擊,換向準確,平穩、可靠。液壓系統設有溢流保護、超壓自動切斷截流裝置,使主泵取得多級可靠保護。
采用吸口過濾技術,避免了異物進入液壓回路,在提高系統可靠性的同時大大延長系統元件使用壽命。
單獨強制風冷散熱,確保油溫低于60℃。
